在电机研发、性能验证及出厂测试过程中，对拖测试平台需要适应不同类型、不同电压等级及不同容量的电机，并完成不同转速、不同负载条件下的运行测试，对驱动系统的适应性、加载能力及系统协同控制能力提出了较高要求。
本次在南阳防爆电机厂对拖测试平台项目中，新风光采用FD800系列变频器构建驱动与加载控制系统。系统采用共直流母线架构，逆变单元可根据测试需求独立运行或并机运行，并通过常规对拖、叠频加载、转速追踪等功能满足不同测试工况。
现场完成了异步电机、同步电机以及380V、660V不同电压等级电机的相关测试，并通过RS485接口及Modbus协议接入客户上位机，实现集中控制与状态监测。
Abstract

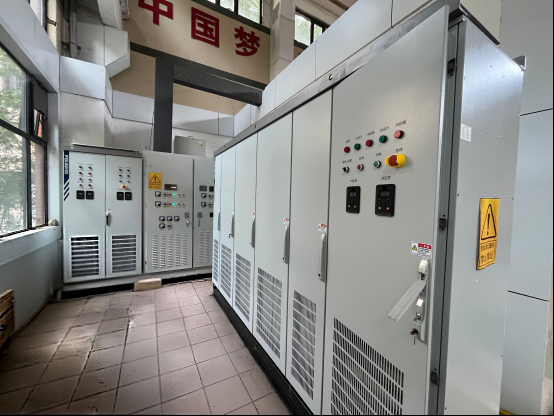

电机对拖测试平台现场
项目概况
该平台主要用于不同类型电机的运行性能及加载试验。
系统采用被试电机与陪试电机机械对拖结构，被试侧负责电机驱动，陪试侧负责负载模拟。FD800采用共直流母线方式构建驱动与加载系统，可根据试验对象配置不同控制及加载策略。
针对不同功率等级电机，逆变单元既可独立运行，也可通过并机方式扩展输出容量，使同一套测试平台能够覆盖更宽的功率范围。
现场分别完成同步机、异步机以及380V、660V不同电压等级电机测试，验证了FD800面对不同测试对象时的适用能力。

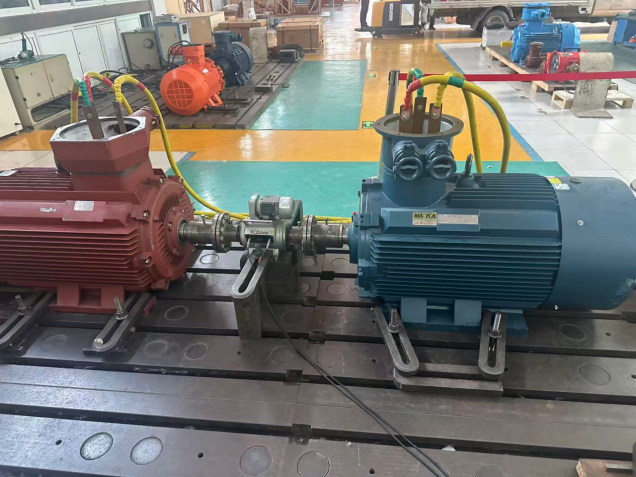

电机对拖试验现场
核心需求
◆多规格电机测试适配
南阳防爆电机厂测试平台需要面对不同类型、不同电压等级及不同功率等级的电机。
同步电机与异步电机在控制特性上存在差异，同时测试对象还涉及380V、660V等不同电压等级及不同容量，因此要求测试平台具备较强的通用性和容量扩展能力，能够根据不同测试对象灵活调整系统配置。
◆稳定对拖与灵活加载
对拖测试过程中，被试侧承担驱动任务，陪试侧负责负载模拟，两侧需要在不同转速、不同负载条件下保持稳定协同。
同时，陪试电机投入运行时通常已经处于旋转状态，系统既要保证平滑接入，又要能够根据不同试验需求灵活建立和调节负载，满足多种测试工况。
◆集中控制与系统集成
电机测试涉及驱动、加载及不同运行工况的切换，需要对两侧设备进行统一管理。
因此，驱动系统需要能够接入客户现有上位机测试平台，实现运行控制、参数设置及状态监测，提高试验过程的集成化和操作便利性。
解决方案与系统配置
针对项目需求，新风光基于FD800系列变频器构建了共直流母线电机对拖测试方案。
系统主要由进线、整流、滤波、公共直流母线及逆变单元组成。各逆变单元根据测试任务承担驱动或加载功能，并可根据容量需求选择独立运行或并机运行。
在典型对拖测试过程中，被试侧首先运行至目标状态；陪试侧FD800通过转速追踪识别当前电机状态并平滑接入，随后按照试验要求建立负载。
除常规对拖加载外，系统还完成了叠频加载功能测试，进一步丰富平台的测试手段。
控制方面，FD800通过RS485接口，采用Modbus通讯协议接入客户上位机，实现运行指令、参数及状态数据的交互。
核心技术优势与应用价值
多机型、多电压、多容量适配
现场完成了同步电机、异步电机以及380V、660V不同电压等级电机的运行测试。
针对不同测试对象，FD800可配置相应控制策略；针对不同功率等级，逆变单元可采用独立或并机运行方式，实现容量扩展。
通过一套平台覆盖不同类型、电压等级及功率等级的电机，可有效提升测试平台的通用性和设备利用率。
共直流母线，提高能量利用效率
系统采用共直流母线架构，驱动侧与加载侧共用直流母线。
对拖运行过程中，陪试侧产生的再生能量可通过公共直流母线在系统内部传递，并由驱动侧利用，从而实现驱动与加载之间的能量交互，提高系统整体能量利用效率。
多种加载方式，拓展测试能力
陪试侧通过建立反向转矩对被试电机进行加载，模拟不同负载条件下的实际运行状态。
除常规对拖加载外，本次项目还完成了叠频加载功能验证，使平台能够根据不同试验目的选择相应加载方式，进一步扩大测试工况覆盖范围。
转速追踪，实现平滑接入
对拖测试过程中，陪试电机投入前通常已经处于旋转状态。
FD800通过转速追踪功能识别当前运行状态，并在此基础上平滑建立输出，使陪试侧能够稳定接入并进入加载状态，降低接入过程中可能产生的电流和转矩冲击。
RS485+Modbus，融入客户测试系统
FD800通过RS485接口及Modbus协议与客户上位机进行数据交互。
测试人员可通过操作界面对被试侧和陪试侧进行集中控制，并完成运行参数设置及设备状态监测，使FD800与客户整套测试流程实现联动。

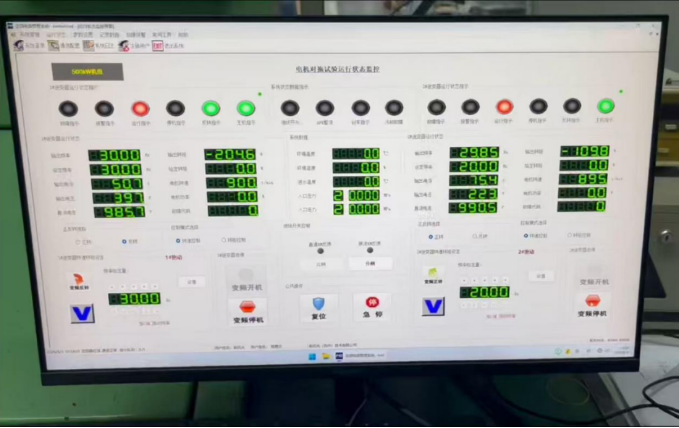

电机对拖测试平台上位机操作界面
应用效果
现场测试完成后，FD800顺利实现不同类型、不同电压及不同容量电机的对拖测试，并完成常规加载、叠频加载及转速追踪等功能验证。
在系统配置方面，逆变单元可根据测试容量选择独立或并机运行；在系统架构方面，共直流母线实现驱动侧与加载侧之间的能量交互；在控制方面，FD800通过RS485+Modbus接入客户上位机，实现集中控制及状态监测。
整体方案满足客户对多类型电机适配、不同容量覆盖及多工况测试的应用需求。
总结
本次FD800系列变频器在电机对拖测试平台中的应用，以共直流母线架构为基础，结合逆变单元独立/并机配置、多种加载方式、转速追踪以及RS485+Modbus通讯控制，实现了驱动侧与加载侧的稳定协同。
现场完成了同步电机、异步电机以及380V、660V不同电压等级电机测试，同时验证了常规对拖加载及叠频加载功能。
项目进一步体现了FD800在多类型电机适配、不同功率容量覆盖、共母线对拖及系统集成等方面的应用能力，为电机研发、性能验证及测试平台建设提供了更加灵活、通用的变频驱动解决方案。
