ET51200 器件是一款灌电流和拉电流双倍数据速率(DDR)终端稳压器，专门针对低输入电压、低成本、低噪声的空间受限型系统而设计。
”
产品概述
ET51200 器件是一款灌电流和拉电流双倍数据速率(DDR)终端稳压器，专门针对低输入电压、低成本、低噪声的空间受限型系统而设计。
ET51200 可保持快速的瞬态响应，仅需 20μF 较小输出电容。ET51200 支持遥感功能，并满足 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 总线终端的所有电源要求。
此外，ET51200 还提供一个开漏 PGOOD 信号来监测输出稳压，并提供一个 EN 信号在 S3（挂起至 RAM）期间针对 DDR 应用对 VTT 进行放电。
ET51200 采用带散热焊盘的高效散热型 10 引脚 VSON 封装。其额定温度范围为-40°C 至+85°C。
产品特性
?输入电压范围：
?输入电压：支持 2.5V 和 3.3V 电源轨
? VLDOIN 电压范围：1.1V 至 3.5V
?具有压降补偿功能的灌电流和拉电流终端稳压器
?需要较小的输出电容 20μF（通常为 3 × 10μF MLCC），即可用于存储器终端应用(DDR)
?具有使能控制功能
? REFIN 输入允许直接或通过电阻分压器灵活进行输入跟踪
?±10mA带载能力的缓冲基准
?用于监视输出稳压的 PGOOD
?内置软启动，欠压锁定(UVLO)和过流限制(OCL)
?极佳的输入和负载瞬态响应
?热关断
?支持 DDR、DDR2、DDR3、DDR3L、低功耗 DDR3 和 DDR4 VTT 应用
?封装：DFN10(3×3)带有散热焊盘的 10 引脚封装

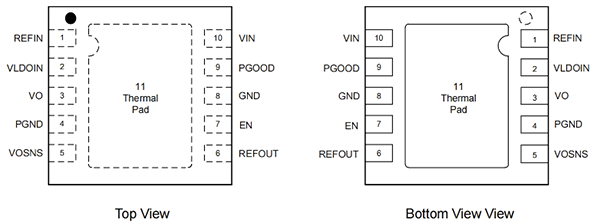

管脚定义

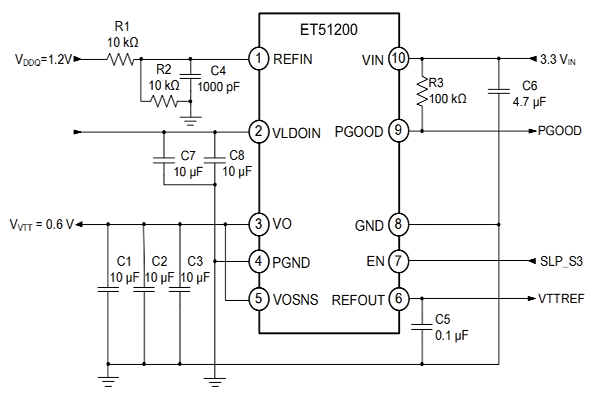

典型应用
