由芯师爷主办的第八届2026 “硬核芯”评选正式开启！
“硬核芯”是国内权威国产芯片产业评选平台，采用工程师投票（60%）+行业专家评审（40%）双审机制，旨在挖掘国产芯片标杆企业与产品，助力国产芯片实现技术落地与规模化国产替代。
上海复旦微电子集团股份有限公司凭借在AI 算力、通信射频领域的硬核芯片产品和边缘AI终端应用实力，成功获得2026年度硬核 AI 算力芯片奖、硬核通信与射频芯片奖以及边缘AI终端应用奖三大奖项提名，诚邀各位行业伙伴扫码投票，为国产芯力量助力！
PART .01
硬核 AI 算力芯片奖

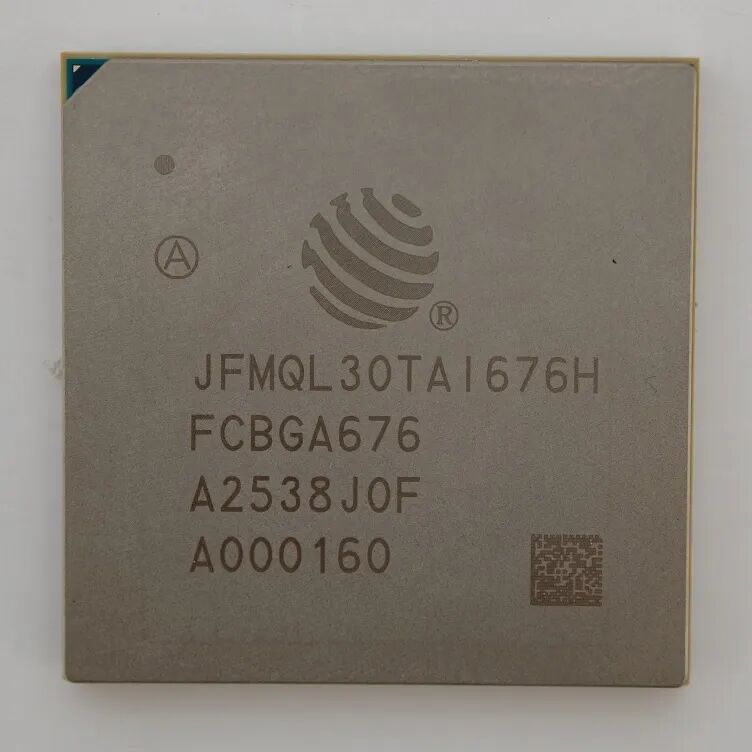

参评产品为复微青龙 JFMQL30TAI676H 型可编程片上系统芯片，是一款高集成度、高性能FPAI产品。
01
技术亮点与创新
架构创新
采用国内自主原创 FPAI（CPU+FPGA+AI）多核异构融合架构，在前两代量产产品成熟架构基础上，优化片内高速互联总线与协同调度机制，实现处理器系统、可编程逻辑与 AI 加速引擎的深度联动、数据高效交互。
该架构从根源上突破了传统专用 AI 芯片灵活性不足、通用计算芯片算力偏弱的行业瓶颈，兼顾通用处理、可编程重构与 AI 推理三重能力。
诸葛 NPU 架构
搭载全自主研发诸葛架构 AI 加速引擎，内置 1 颗 ZG330 智能计算核心，INT8 峰值算力达 8TOPS，同时支持 4TFLOPS（FP16/BF16）、2TFLOPS（TF32）多精度算力输出。全面适配 CNN、RNN、Transformer 等主流神经网络及端侧大模型推理任务，芯片集成纳秒级时钟控制与动态功耗管理单元，可实现精细化功耗调控，大幅提升整机能效表现。
可编程扩展能力
搭载 125K 可编程逻辑单元、400 组 18×25 规格 DSP 运算单元以及 9.3Mb 大容量块 RAM，硬件算力资源充裕。
依托 FPGA 可编程特性，不仅可灵活拓展各类高速通信接口，还支持用户自定义 AI 硬算子开发与部署，能够分担 NPU 的图像预处理、特征提取、后处理等任务，形成软硬协同加速方案，有效提升端到端推理效率。
高集成度设计
单芯片高度集成四核 1GHz 高性能处理器、支持 4K@30fps 多格式编解码的 VPU 视频单元，同时整合 PCIe Gen2 x4 硬核、4 路 12.5Gbps 高速 SerDes、双千兆以太网、USB2.0、CAN2.0 等全品类外设接口。
一体化设计省去多芯片组合搭建的繁琐，简化硬件 PCB 布局，有效缩减整机体积，显著降低系统硬件 BOM 成本与整体开发难度。
02
核心应用场景

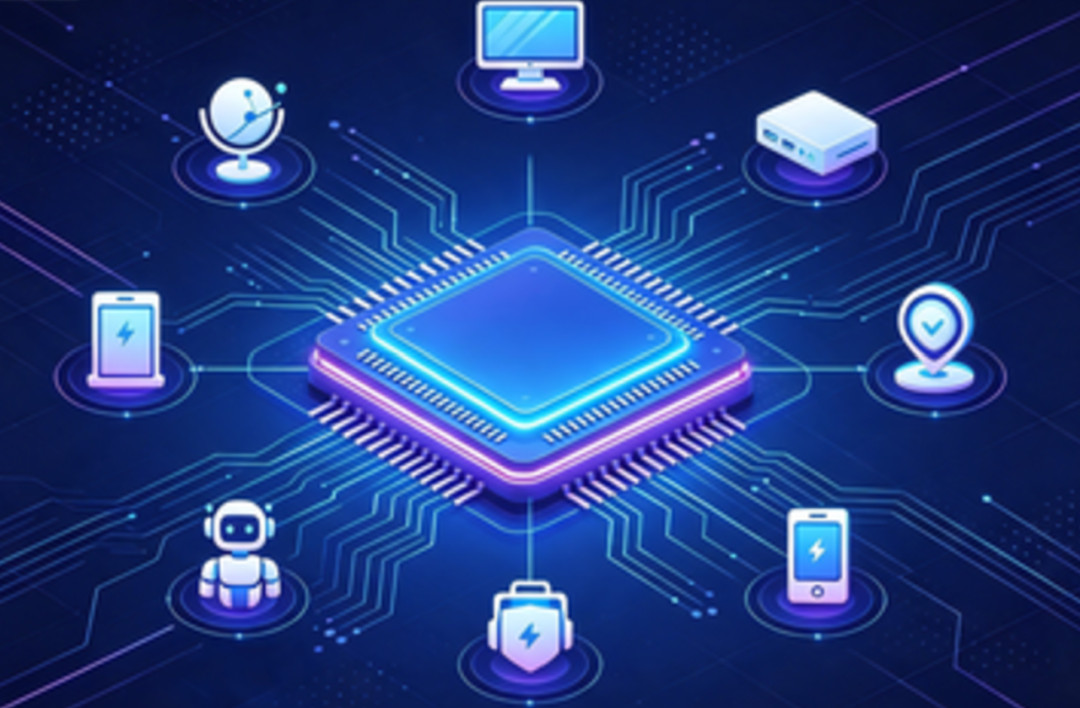

芯片已广泛应用于智能传感器、智能安防监控、智能视觉质检、工业智能网关、机器人、可穿戴设备、手持终端、语音助手等端侧 AI 场景。
PART .02
硬核通信与射频芯片奖

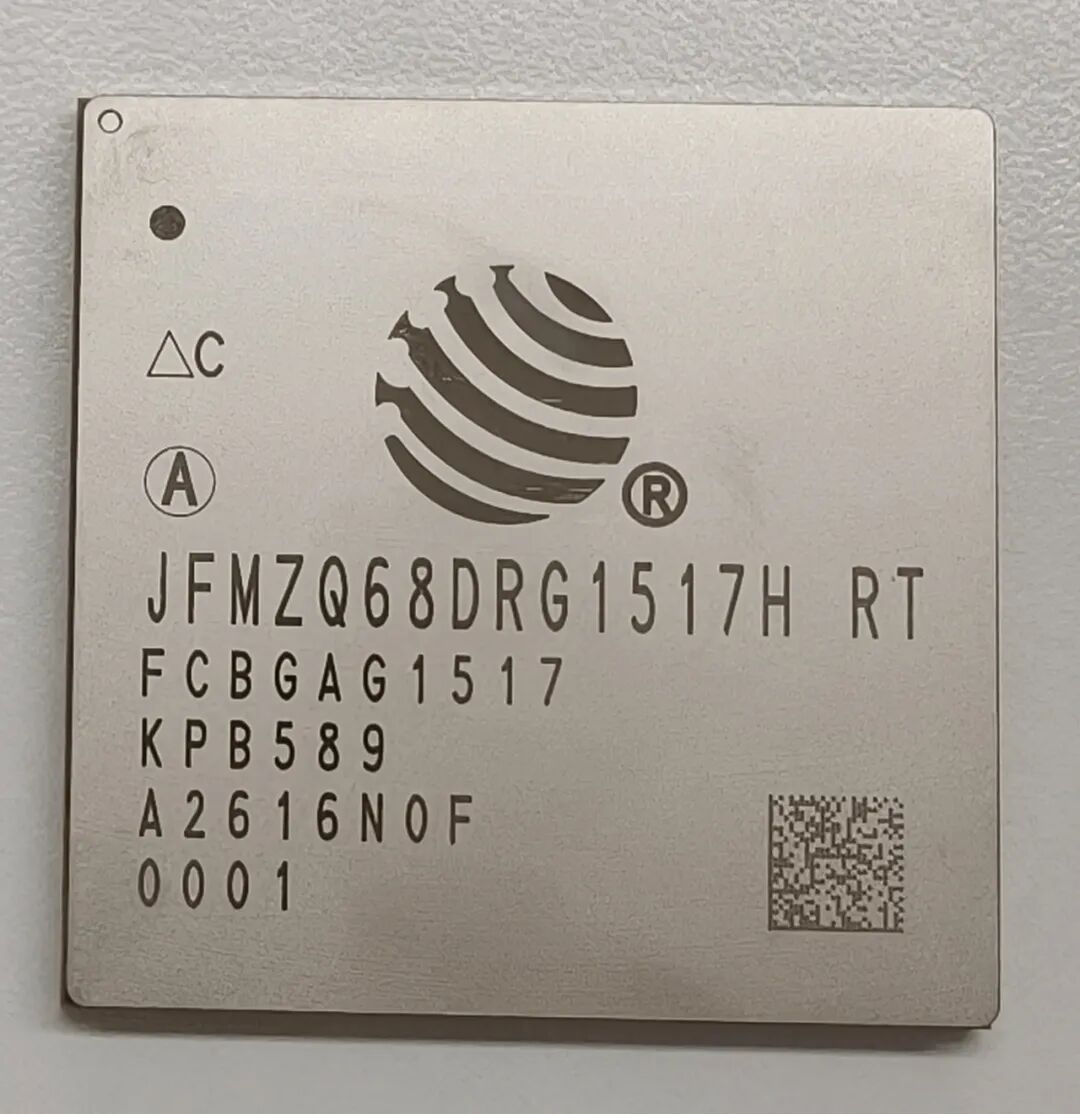

参评产品复微朱雀 JFMZQ68DRG1517H 型可编程片上系统芯片是复旦微电子自主研发的射频全可编程RFSoC 芯片。
01
技术亮点与创新
架构创新
采用复旦微自主研发的第二代全可编程 RFSoC 融合架构，在首代 FMZQ28DR 成熟架构基础上，全面升级 PS 与 PL 部分性能。
芯片同时集成了四核高性能应用处理器、双核实时处理器、GPU 图形处理器、VPU 视频处理器以及高性能 FPGA 可编程逻辑和 RF-ADC/RF-DAC 射频数据转换模块，实现从射频采样、数字信号处理与编解码、视频编解码的全流程单芯片解决方案。
先进制程与工艺
采用 全国产先进FinFET工艺，在同等逻辑规模下可实现更优的功耗表现与更高的集成密度。
高性能处理系统（PS）
集成四核高性能应用处理器，CPU 最高运行频率达 1.5GHz，每个 CPU 独立拥有 48KB 指令与 32KB 数据一级缓存，四核共享 1MB 二级缓存，支持单精度和双精度浮点运算。
同时集成双核实时处理器，最高频率 600MHz，支持双核性能模式和 lock-step 模式。
PS 部分新增 GPU 图形处理器（1 shader core × 3 Engine，最高 800MHz，支持 OpenGL ES 3.2/OpenCL 2.1/3.0）和三核 VPU 视频处理器（最高 800MHz，支持 4K@60fps H.265/HEVC/VP9/JPEG 编解码），这一配置在同类 RFSoC 产品中独树一帜，可满足通信设备对图形显示和视频处理的集成化需求。
高性能可编程逻辑（PL）
搭载 947K 逻辑单元、432K LUT6、865K CLB 触发器，配备 1,104 块 36Kb Block RAM（合计 38Mb）与 256 块 288Kb UltraRAM（合计 72Mb），总片上存储容量达 110Mb。
内置 4,296 组 DSP Slice，满足通信基带处理、雷达信号处理等高密度计算需求。
射频直采与数字前端
（RF-ADC/RF-DAC/DFE）
PL 部分内嵌多通道 RF-ADC 与 RF-DAC 射频数据转换硬核，配合 DFE 通信数字前端硬核，将 RF 采样数据转换、CPRI 协议处理、Ethernet 转 RF 等功能在单一可编程 SoC 上实现，更优支持 5G 通信、卫星通信等射频应用场景。
内嵌编解码硬核支持 LDPC 与 Turbo 编解码，可在低时延下提供超过 1Gb/s 的纠错性能。
GTY 高速收发器提供 16 路 28Gb/s 串行链路，支持 PCIe Gen4、100G 以太网等高速协议。
丰富的外设与接口
集成 4 路 10/100/1000M 以太网 MAC、USB 3.1 host/device、SATA 3.1、PCIe Gen3 x4、DisplayPort 1.4、CAN-FD 2 路、SD/SDIO/eMMC、QSPI Flash、NAND Flash 等全品类外设接口。
提供 299 个 HPIO 和 48 个 HDIO 用户可编程 I/O，最高 174 个 GPIO，78 个 MIO 可灵活复用。
PS 内部及 PS 与 PL 之间基于 AMBA4 高速互联总线，支持可编程流量调节。
全自主安全方案
内置专用安全处理器，支持 AES、SM4、SHA、PUF 等加解密和认证方案，满足安全合规要求。
02

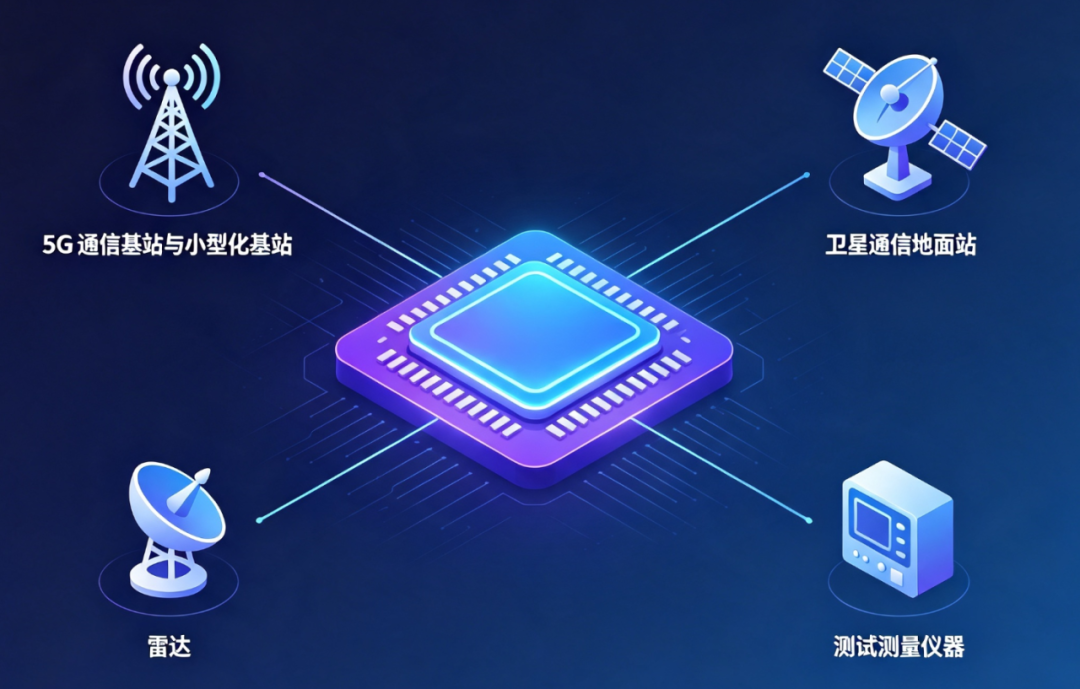

核心应用场景
5G 通信基站与小型化基站：单芯片集成射频直采、基带处理、数字前端与协议处理，大幅简化传统"FPGA+ADC+DAC+CPU"多芯片方案，降低功耗与尺寸，适用于 5G NR 小基站、大规模 MIMO 射频前端等场景。
卫星通信地面站：集成 GPU 与 VPU，单芯片即可实现射频信号接收解调+基带数据处理+视频解码显示的一体化方案，显著降低系统复杂度与功耗。
雷达：充裕的 PL 资源与 DSP 阵列满足脉冲压缩、MTI/MTD、CFAR 检测、DBF 波束形成等实时信号处理需求，GTY 高速收发器支持多板级联和高速数据传输。
测试测量仪器：高速 RF-ADC/RF-DAC 直采能力与 FPGA 可编程特性，适用于数字示波器、频谱分析仪、任意波形发生器等高端测试设备。
PART .03
边缘 AI 终端应用奖
复旦微FPAI系列芯片以自主研发的多核异构融合架构为核心技术底座，攻克传统边缘 AI 芯片 “算力与灵活性无法兼顾、多芯片系统功耗高体积大、非标场景算法适配难、落地量产成本高” 四大行业核心难点：
本地推理层面
算力协同+可编程自定义算子+多精度 NPU 算力，实现高性能、低延迟、可定制的离线端侧推理。
功耗层面
动态纳秒级功耗管控+ NPU电源软件动态开关，大幅提升边缘设备能效，适配电池供电小型终端。
场景落地层面
超高集成度简化硬件开发，全流程本地化技术工具链缩短产品研发周期，通用+定制双适配覆盖全端侧 AI 赛道。
量产规模层面
迭代成熟量产架构带来稳定良率与成本优势，已实现多行业头部客户批量商用，具备大规模产业化交付能力，是兼顾算力、灵活性、功耗、成本、落地效率的国产自主边缘 AI 一体化解决方案。
复旦微电始终坚持自主研发，在芯片赛道上不断突破技术壁垒，诚邀每一位关注中国半导体产业的伙伴，扫描海报二维码，为复旦微投出宝贵的一票，共同见证中国芯的崛起！
