来源 :三达膜环境技术股份有限公司2026-06-23
膜系统
陶瓷膜系统
卷式膜系统
Flow-Cel膜系统
微管膜系统
MBR膜系统
中空纤维膜系统
高压反渗透膜
三达膜箱
连续离交和色谱
实验设备
陶瓷膜实验设备
膜+N
近日，厦门大学、三达膜、福州大学合作团队在
Chemical Engineering Journal
（
CEJ
）发表科研论文，报道了钠离子电池正极材料方面取得的重要进展。
这项研究面向电池技术方向，聚焦低成本、资源友好的钠离子电池。该团队提出
Li/Cu
双掺杂协同调控策略，使
Fe/Mn
基正极材料在容量、能量密度和循环稳定性方面实现同步提升。这也为破解电池“低成本、高能量密度、高安全性”难以兼顾的“不可能三角”提供了新的思路。
01
钠离子电池
技术难点
随着新能源并网、电动交通和电网级储能快速发展，人们需要更安全、更低成本、资源更丰富的电池体系。锂离子电池已经广泛应用，但在大规模储能场景中，资源储量和成本同样重要。
钠在地球上储量丰富、分布广泛，与锂具有相近的电化学性质。因此，钠离子电池被认为是锂离子电池的重要补充，尤其适合面向大规模储能的应用探索。
但难点在于，
钠离子比锂离子
“个头”更大。它在电池正极材料中反复嵌入嵌出时，更容易造成材料结构变形，进而影响电池容量、寿命和充放电速度。
Fe/Mn
基层状氧化物正极材料具有成本低、环境友好、理论容量高等优势，但也存在工作电压偏低、结构稳定性不足等问题。简单来说，就是材料既要“装得多”，又要“站得稳”，这并不容易。
0
2
蓝伟光
团队
在钠离子电池领域的研究进展
研究团队选择了一种协同调控思路：在
Fe/Mn
基正极材料中同时引入少量
Li
和
Cu
。可以把它理解为给材料结构和电化学反应同时做“微调”，让材料在充放电过程中更稳定，也让更多容量来自较高电压区域。
经过优化后，团队获得了
Li/Cu
共掺杂正极材料
LCFM
。表征结果显示，这种材料形成了紧密共生的
P2/O3
双相结构，有助于兼顾容量输出和结构稳定性。

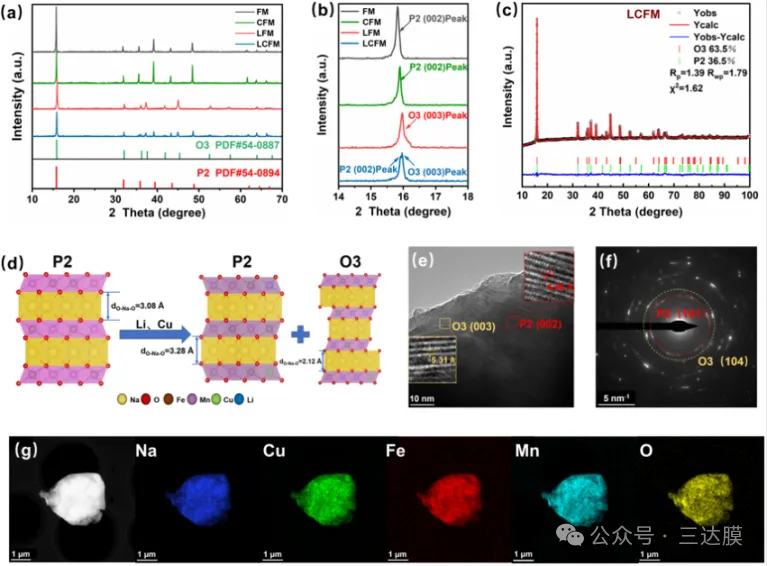

图：阴极材料结构与形貌表征图。
在半电池测试中，
LCFM
正极表现出突出的综合性能：首圈可逆容量达到
171.0
·
mAh
·
g-1
，能量密度达到
502.7
·
Wh
·
kg-1
；在
1C
倍率下循环
200
圈后，仍保持
75.6%
的容量保持率。
为了进一步接近实际应用，团队还组装了
LCFM||
硬碳全电池。该全电池在
0.1C
下可逆容量达到
136.5
·
mAh
·
g-1
；在
1C
倍率下循环
200
圈后，容量保持率为
71.2%
。这些结果表明了该材料在实验室半电池中表现良好。

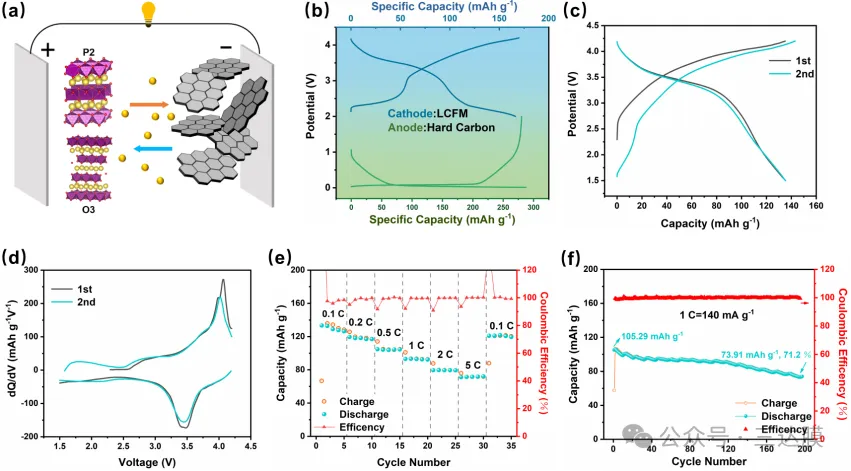

图：
LCFM||
硬碳全电池构型及电化学性能图（验室数据，不代表产业化性能）
0
3
研究进展的意义
研究团队通过原位
XRD
、
X
射线吸收光谱、
XPS
和理论计算等方法分析发现，
Li/Cu
共掺杂带来了多方面作用：一方面，它能减少由
Mn
相关反应引起的结构变形；另一方面，它增强了高电压区的
Fe
相关反应，并促进晶格氧可逆参与储能。
用更通俗的话说，这种策略让材料在充放电时
“少受伤”，同时让更多能量在较高电压下释放出来，因此容量、能量密度和循环稳定性都得到了改善。
这项工作为低成本钠离子电池正极材料设计提供了新的思路。
Fe
、
Mn
、
Na
等元素资源丰富、成本友好，随着钠离子电池产业链逐步成熟，这类基于地球丰量元素的正极材料有望服务于未来大规模储能场景，并为能源转型和“双碳”目标提供更多技术选择。
投资者关系
联系我们
.
联系方式：0592-6778100（厦门）
0592-6778000（销售）
0911-2659902（延安）
400-669-8080（净水）
三达膜环境技术股份有限公司版权所有|
