1.系统定位
托普云农2026根系分析体系（GXY-A/B 离体扫描型、TPN-GXY-GH 根盒式、TPN-GXY-GT 根筒/微根窗式）是面向根系形态学（Root Morphology）与根系构型学（RSA）的国产双链科研级平台，不是“洗根铺平拍张照估根长”的简易工具。
它把传统“挖掘—水洗—网格交叉法”的破坏性单点估计，升级为：
离体扫描定量链（终点高精度）
原位非扰动时序链（微根窗/根盒活体追踪）
系统严格对齐国际根系表型方法论语境（ISO 21733 根系构型成像、MIAPPE/Crop Ontology 表型报送、WinRHIZO/Minirhizotron 对照体系），输出根长、直径分布、表面积、体积、根尖/分叉数、Strahler 1–8 级拓扑、连接数、分支角、拓扑指数 TI 与 qa/qb、比根长 SRL、根长密度 RLD、活/死根比等可发表级结构化变量。
根系分析系统报价：https://www.instrument.com.cn/show/C213701.html
2.双链采集硬件（按生境—扰动度排序）
离体透扫链（GXY-A）：A4/A3 幅面双光源（透射+反射）平板扫描仪，防反光透明压板+黑底托盘，洗根样本水中透射成像消除细根阴影；物理标尺内置，像素—毫米自动标定，跨批次几何一致。

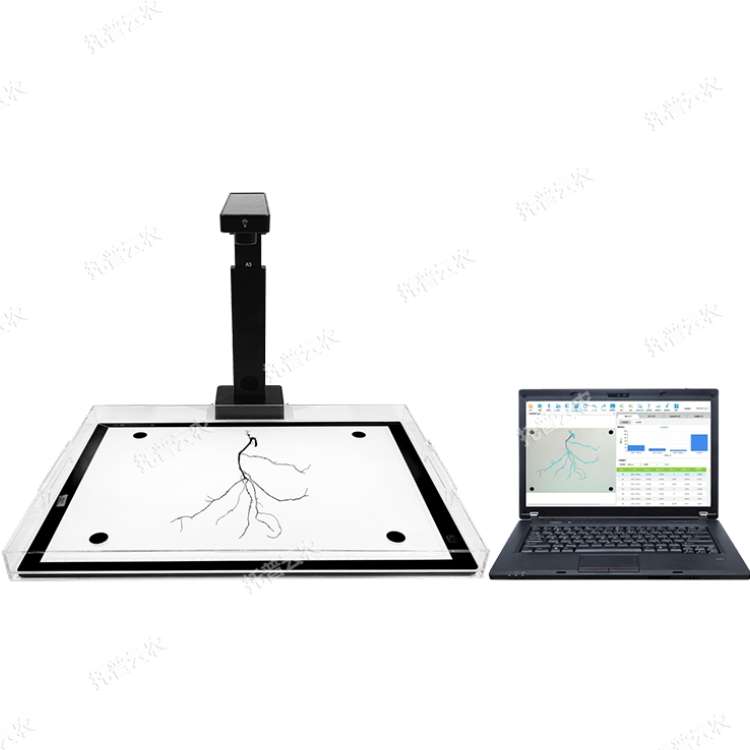

离体高拍链（GXY-B）：2200万级像素工业高拍仪+可调背光板+暗箱，俯拍大株型或批量小样本，适合根系构型全幅快照。
根盒原位链（TPN-GXY-GH）：CIS 线阵接触式扫描+漫反射面光源，透明根盒活体全幅无畸变；选配 AI 视觉机械臂多盒自动换样，实验室—温室流水线作业。
微根窗/根筒链（TPN-GXY-GT）：高透光丙烯酸/硼硅透明根管埋入土体，圆柱 CMOS 探头步进定位沿管下滑/旋转，同轴 LED 环形照明消除土壤杂散反射；近红外选配模块扩展木质化/死根判别；同窗位多期回访，追踪单条根段出生—加粗—褐变—消失的全生命周期。
3.图像解译与算法内核（按像素→性状排序）
预处理：暗场校正→背景减除→RGB/ExG 色空间变换→灰度二值化，自动剔除残土、水膜、气泡杂点。
语义分割：CNN/U-Net 单像素骨架化，区分活根/死根/根瘤/残屑，重叠根与细侧根（<50 μm 级）不断连误删。
形态解算：像素当量映射→总根长、平均直径、投影面积、柱面表面积、直径积分体积、根尖数、分叉点、交叠数、直径分级直方图。
拓扑分级：主根—侧根连接图重构，Strahler/Pregitzer 分级（1–8 级），输出连接数、分支比 BR、分支强度 BI、分支角、拓扑指数 TI 与 qa/qb。
派生指标：联烘干生物量→SRL、根组织密度 RTD；联根钻体积→RLD；联时间序列→细根周转率、平均根寿命。
4.软件与数据治理（TP-Root 分析端）
智能校正层：合并分叉、断开误连、毛刺去除、主/侧根修正、根粗修正，支持手动增删根瘤与目标区域 ROI 重算。
批量流水线：多图批导→自动标定分割→Excel/CSV 导出，原始未压缩图按“根管编号—深度窗—时间戳”归档，留痕复算。
标准对接：活/死根 RGB 判据、直径分档、Strahler 等级可自定义，输出字段兼容 GWAS 表型矩阵与 LIMS 入库。
5.相对传统根钻—水洗法的方法学分界
消除破坏性偏差：水洗断细根、失自然角度、单株一生只测一次；双链系统用离体终点校原位动态，纵向曲线替代横截面。
消除人因：网格交叉法/直尺读数主观误差显著；AI 分割把“根长、分支角、拓扑级”转为可复现数值。
隐性性状前置：微根窗在根段褐变前按色度判活/死，拿不到的“细根周转”现在可量化。
跨尺度贯通：从根盒单株 RSA →根管群体深度分布→联地上表型平台做 G×E→P 地下部闭环。
6.典型应用场景
作物抗逆育种：水稻/玉米/小麦耐旱、耐盐、低氮高效的根构型关联（QTL/GWAS）
细根周转生态学：森林/草地地下碳分配、菌根共生固氮（根瘤体积占比）
植物营养学：根长密度 RLD 与施肥位点匹配、磷高效深根基因型筛选
生态修复：边坡植被固土根系网络拓扑、重金属胁迫下根系统损伤诊断
数字农业底座：智慧育种平台地下部表型接口、根系生长模型（CRootBox/ArchiSimple）标定
7.总结
托普云农2026根系分析系统的学术严谨性来自三层闭环：
双链成像把“终点破坏”与“原位动态”焊在一起→ AI 分割+Strahler 拓扑把像素流转成 SRL/RLD/TI 等跨实验可比变量→原始图+时间戳+标定参数全留痕，满足 MIAPPE 可复算要求。
国产在这里不是“低价替代 WinRHIZO”，而是把根系形态学教科书里的定义（拓扑级、分支角、活死根判据）直接写进扫描节拍、微根窗定位精度和分割标签体系里——让地下部从“挖出来才知道”退场，成为可审计、可纵向追踪、可接入基因型矩阵的实验变量。
