1.仪器定位与学术边界
托普云农植物冠层图像分析仪（TOP-1300）是一套基于半球成像法与冠层间隙率理论的便携式原位光学测量系统，而非普通鱼眼相机。其学术定位为：以非破坏性方式获取植物群体三维结构投影，依托辐射传输方程与孔隙率模型，反演叶面积指数（LAI）、叶倾角分布（LAD）、消光系数（k）及光合有效辐射（PAR，400–700 nm）截获率，替代传统收割—称重法与主观目测，服务于作物高光效育种、群体光能利用解析及农林生态系统碳循环研究。
植物冠层图像分析仪报价：https://www.instrument.com.cn/netshow/C83901.htm
2.硬件架构与采集链路
PAR 同步传感：硅光电二极管/光量子传感器同步采集中冠层上下方 PAR 通量密度，为光截获率与消光系数提供辐射约束。

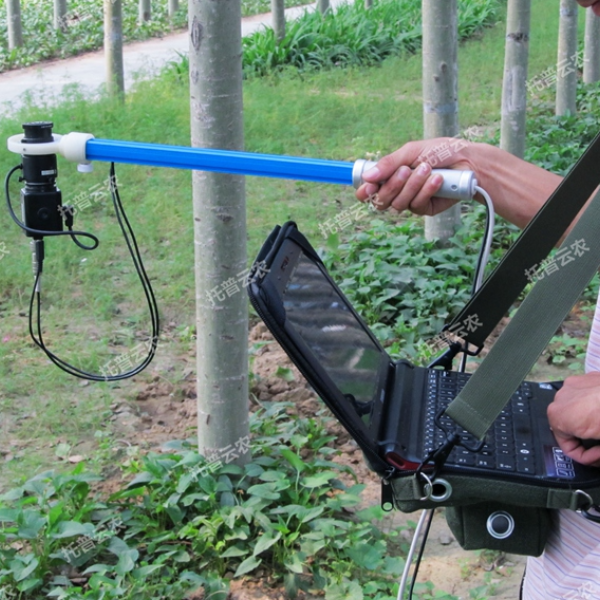

可伸缩测杆与主机：探头可固定至测杆任意高度，实现冠层内垂直剖面分层采样；主机集成显示、存储（SD/Flash）、USB 实时图传与外接锂电，适配野外连续作业。
几何标定前提：软件须对鱼眼径向畸变做几何校正，否则天顶角分区统计失效——这是半球成像法的方法学底线。
3.图像解译与参数反演逻辑
二值化分割：阈值+边缘检测区分叶片/茎秆投影、天空孔隙与太阳直射斑；支持天顶角10区×方位角10区掩膜，剔除土壤、支架等无效背景。
结构参数解算：反演 LAI、叶片平均倾角（MLA/MTA）、LAD、聚集指数、散射辐射透过率。
光环境耦合：联合 PAR 上下行数据，输出 fIPAR、消光系数 k、直射/散射光透过率垂直分布。
4.核心测量产出（非破坏性、可重复）
基础结构量：LAI、MLA、LAD、冠层孔隙率垂直剖面
光通量量：PAR 截获率、消光系数、光透过率分层曲线
衍生分析：群体郁闭度判据、修剪/密植前后光能重分配比对、全生育期动态序列
5.应用场景与方法学替代价值
大田作物：小麦、玉米、水稻群体 LAI 动态跟踪，变量施肥与密植方案量化校验
果树与设施农业：修剪前后消光系数对比，温室弱光区定位
林草与生态：森林生物量/碳汇估算、草甸退化 LAI 差异判定、高寒/热带梯度冠层比较]
科研表型平台：衔接高通量植物表型系统，作为群体尺度“地面真值”锚点]
6.总结
托普云农2026款国产冠层图像分析仪的本质贡献，是把“冠层长得怎么样”从经验判断转为可建模、可复测、可跨站点比对的光学变量：以半球成像拿结构、以 PAR 传感拿能量、以辐射传输模型拿参数。它不替代单叶生理测量，也不替代卫星遥感，而是在“单叶—群体—景观”尺度之间补上原位居中观测环，使光能利用效率研究具备地面定量基准。对农业科研与数智育种而言，其价值不在镜头本身，而在把冠层结构转译为决策变量这一方法学闭环。
