1.仪器定位与学术边界
托普云农大米外观品质测定仪（典型型号 TPMZ-A）是一套基于双光源透射/反射扫描成像与单粒实例分割的稻米外观品质机器视觉系统，不是"放大镜+格尺+目测垩白"的经验替代件。
其学术定位为：以高分辨率平台式扫描获取米粒二维投影，经像素标定—连通域分割—垩白灰度聚类—CIE Lab 色度判定，输出粒型、整精米率、碎米率、垩白粒率、垩白度、黄粒米率、不完善粒率等外观参数，作为水稻产量构成收口后（衔接前文考种系统）的经济品质评价端，替代框架下的人工目检与手拣分类。
方法学边界：本仪测的是加工后米粒的外观几何与光学特征，不等同于食味品质（需近红外/理化测直链淀粉、胶稠度、糊化温度）；垩白度为投影面积比算法值而非淀粉充实度绝对量；整精米率依籼/粳长度阈值分流，阈值切换错误会系统性偏估。
大米外观品质测定仪报价：https://www.instrument.com.cn/show/C217590.html
2.硬件架构与成像链路

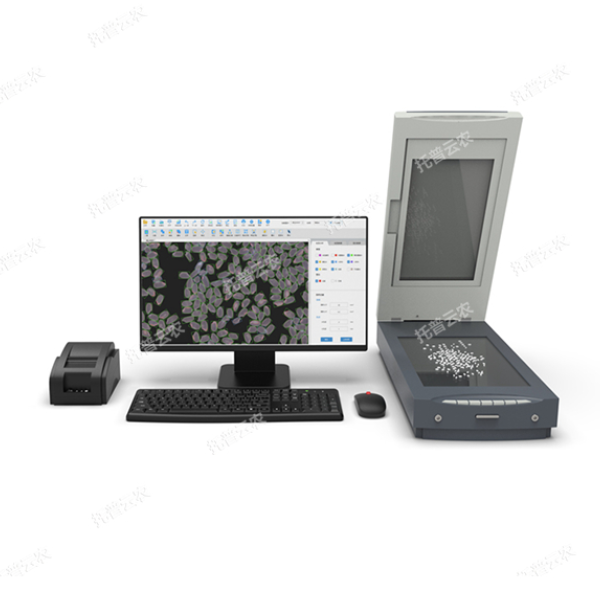

双光源扫描单元：A4 加长幅面高分辨率平板扫描仪（透射冷光源+反射冷光源），内置物理标尺自动完成像素—毫米标定，消米粒曲面反光与胚芽阴影。
铺米与暗箱配件：配套铺米器将12g级样品单层平铺，遮光罩隔离环境光，确保跨批次视野一致、无叠压遮挡。
质量耦合接口：RS232 串口直连电子天平，读入样品质量用于粒数比/质量比双口径输出整精米率、千粒重估算。
终端与云：Windows 客户端或嵌入式软件，品种/批次条码枪录入，原始图+分割标注图+参数表三元存盘，支持 Excel 导出与托普云平台回溯。
3.图像解译与参数解算逻辑
几何标定：扫描仪光学分辨率固定，标定板映射像素当量，透视与镜头畸变硬件级校正。
前景分割：连通域提取米粒掩膜，改进分水岭或深度学习边缘检测破解首尾相接、重叠黏连（保留鼠标合并/拆分人工兜底）。
粒型解算：最小外接矩形提长径、短径、长宽比、投影面积、周长、圆度、等效直径；按籼/粳国标长度阈值判整精米/碎米/大碎/小碎。
垩白提取：透射光下胚乳充实度差异→灰度动态聚类标腹白/心白/背白区域，垩白粒率=垩白粒数/整米数，垩白度=Σ垩白面积/Σ整米投影面积均值。
色度判定：RGB→CIE Lab 提 L（白度）、b（黄度指数），色调阈值筛黄粒米、陈化粒、阴糯米、黑米/胚芽米角色转换。
不完善粒分类：未熟粒、虫蚀粒、病斑粒、裂纹粒按形态+色度联合标记，可人工删杂后自动重算。
4.核心测量产出（米粒级、可发表/可贸易）
粒型量：单粒长/宽/长宽比/面积/周长/圆度、群体均值±SD、粒型分布直方图
加工量：总粒数、整精米率（粒数比/质量比）、碎米率、大碎/小碎区分、千粒重估算
垩白量：垩白粒率、平均垩白大小、垩白度、透明度等级
异常量：黄粒米率、不完善粒率、裂纹率、阴糯米率（糯稻）、糙米胚芽保留率
伴随信息：品种/批次条码、天平溯源编号、原始扫描图+彩色框标注图、Excel/云报表、国标等级直评
5.应用场景与方法学替代价值
水稻育种：低垩白、高长宽比（丝苗型≥3.5）、高整精米率品系高通量筛选，衔接考种系统千粒重做品质—产量双轴选型
粮储与贸易：收储定级用数据替代"验粮员手抓目测"，碎米率/垩白度直挂计价公式，降低压级抬价纠纷
加工品控：碾米压力、抛光遍数反向优化——在线抽检整精米率与裂纹率，提出品率
品牌溯源与打假：粒型+黄度指数+垩白度构成品种指纹，鉴别陈米翻新、五常/越光类产地掺混
尺度衔接：前文亩穗数×穗粒数×千粒重=理论产量；本仪把"千粒重相同的米"再分为优质商品米与等外米，补经济品质最后一跳
6.总结
托普云农2026款国产大米外观品质测定仪的方法学贡献，是把"这米好不好看、值几等价"从目测垩白、手拣碎米、卡尺量长宽转成双光源锁透光特征+扫描像素锁几何+Lab 色度锁色泽+CNN/分水岭锁黏连的单粒级机器视觉流水线：扫描链管形状与垩白透射，反射链管表面黄变与抛光痕，天平接口管质量比修正，国标内核管籼粳阈值切换。它不测食味值（需近红外/理化）、不反演田间光合（需 TP-PM）、不替代实收秤重，而是作为水稻表型矩阵中"产量→商品品质"的收口视觉件——千粒重再准，垩白高、碎米多，经济等级仍掉档；TPMZ-A 的价值正在于让外观品质第一次具备跨人、跨年、跨收储点一致的计量基准，且数据主权留本地。
