超声探头是超声检测系统的核心之一，其检测精度直接决定了检测系统的可靠性。探头的性能一旦衰减，声场特性发生改变，将直接导致缺陷检测的漏判与误判。因此，对其进行精准的计量测试或校准，是确保检测数据准确可靠、保障检测安全的关键因素之一。
钢研纳克深耕无损检测设备计量校准、装备研发制造多年，为满足行业需求，研发的NCS-CUTP600系列超声探头校准装置与大家见面！
让我们来全面解码这款‘核心标尺’的核心能力。

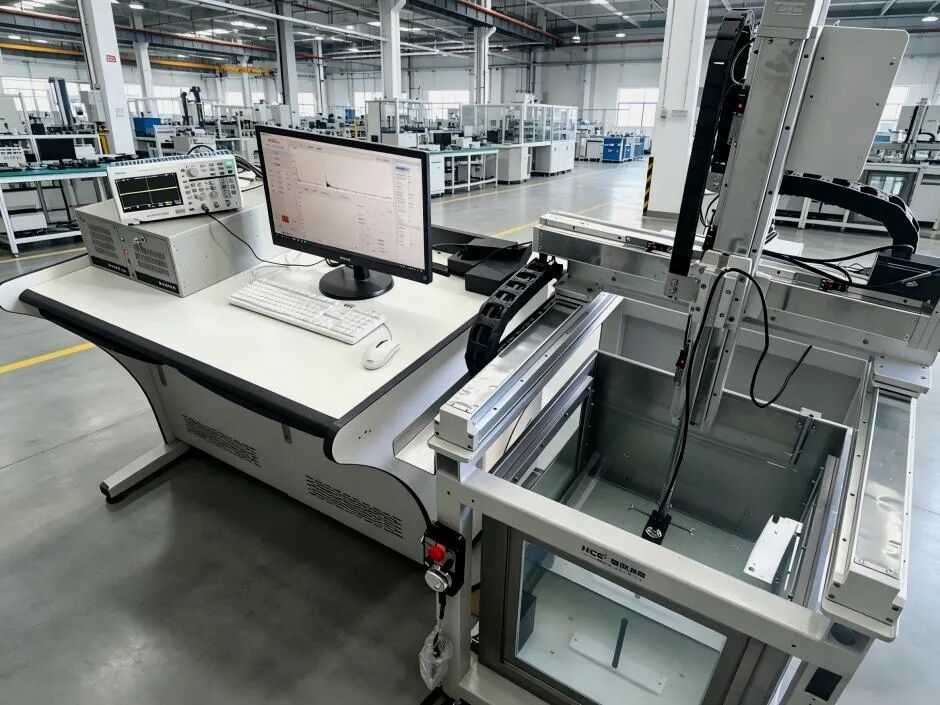

上图为NCS-CUTP600超声探头校准装置
首先，NCS-CUTP600超声探头校准装置可以应用到哪些场景？
装置集成了轴向声场、水平声场、垂直声场、 频谱分析测试模块，能够对探头性能进行全方位、多维度的精准评估，可服务于以下四个核心场景。
01
新生产探头的质量检测
在探头出厂前进行严格的性能验证，确保每一支交付到客户手中的产品都符合严苛的技术指标要求，从源头把控质量。
02
在用探头的周期校准
在针对核电、压力容器等高风险领域，对内部探头进行定期的“体检”，实时监控性能状态，保障在用探头始终处于稳定可靠的工作状态。
03
高校与科研院所的研发利器
为超声换能器的新技术、新材料研究提供精准的评价手段。
04
第三方检测实验室权威保障
确保检测设备自身的有效性，为出具权威报告提供坚实的数据支撑。
其次，NCS-CUTP600超声探头校准装置核心组成有哪些？
NCS-CUTP600系统由五大核心部分组成，协同工作，实现对超声场的高精度测量与分析。
（1)高精度检测水槽系统：提供稳定、纯净的声传播环境。
（2)三维高精度机械扫查系统：实现探头与标准反射体的精准空间定位。
（3)超声脉冲激励接收系统：激发探头并精准捕捉微弱的回波信号。
（4)标准反射体：采用不同球径的不锈钢球与大平底作为标准靶，确保测量基准的权威性与一致性。
（5)基于声场可视化的测量软件系统：将复杂的声场数据转化为直观的图像与报告。

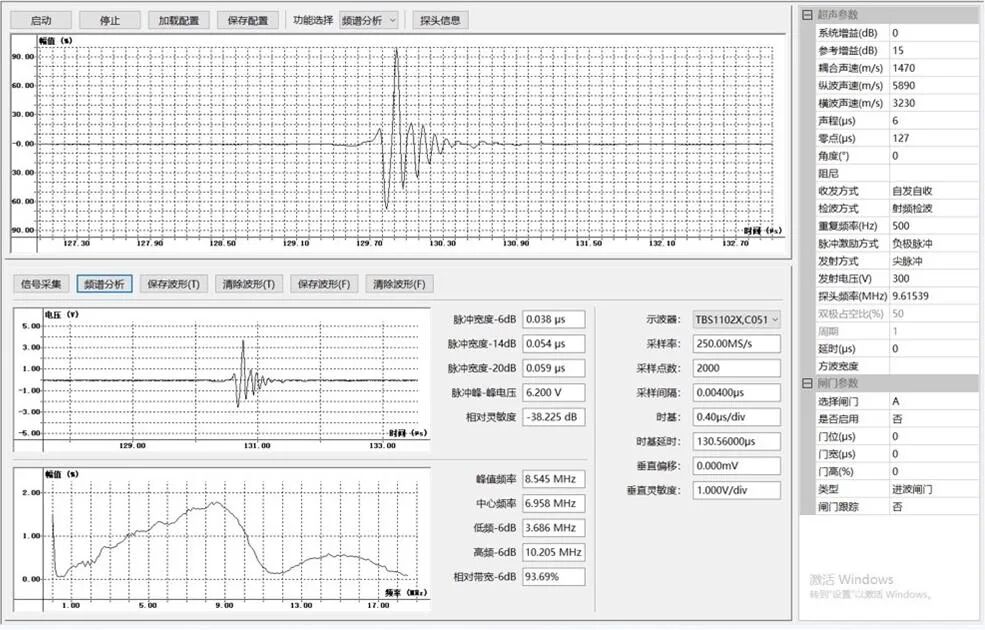

上图为软件界面图
为什么选择 NCS-CUTP600？
相较于传统校准方式，NCS-CUTP600超声探头校准装置具备显著优势。
| 核心优势 | 详细解读 |
| 广泛的探头兼容性 | 适用于中心频率 0.5MHz~15MHz 的超声常规探头、水浸探头及相控阵探头等多种类型。 |
| 场次微米级运动控制 | 三轴运动平台重复定位精度高达 0.005mm，确保扫查路径的精准可控。 |
| 全自动化扫查流程 | 支持一键启动，自动完成扫查、数据采集与分析。 |
| 声场可视化呈现 | 具备时域/频域分析、声场一维 / 二维测绘功能，以图像化方式直观呈现声场分布。 |
| 智能参数分析 | 内置智能算法，可自动计算焦点位置、焦长、焦宽、中心频率、-6dB带宽等关键参数。 |
| 标准化报告输出 | GB/T 27664.2、GB/T 42399.2、ISO 22232-2、ISO 18563-2 等。 |
钢研纳克 NCS - CUTP600 超声探头校准装置，以其稳定的性能和全面的解决方案，为超声检测行业提供了一把精准的“标尺”。
